System-Entwässerung für Ganzglasgeländer: Schutz vor Staunässe & Frost
Erfahren Sie, wie eine professionelle Drainage die Langlebigkeit Ihres Bodenprofils sichert und Ihre Bausubstanz nachhaltig vor witterungsbedingten Schäden schützt.
Konstruktive Entwässerung bei Außenanwendungen
Ganzglasgeländer im Außenbereich sind dauerhaft Niederschlag und Witterung ausgesetzt. Das System Bodenprofil 1.1 ist konstruktiv so ausgelegt, dass anfallendes Wasser gezielt aufgenommen, geführt und vom Baukörper weg abgeleitet werden kann. Die folgenden Darstellungen zeigen die systemische Entwässerung anhand typischer Detailausbildungen.
Glasgeländerprofile sind nicht vollständig wasserdicht. Generell empfehlen wir im Außenbereich eine vorgesetzte Montage.
Anwendung der Entwässerung im Außenbereich

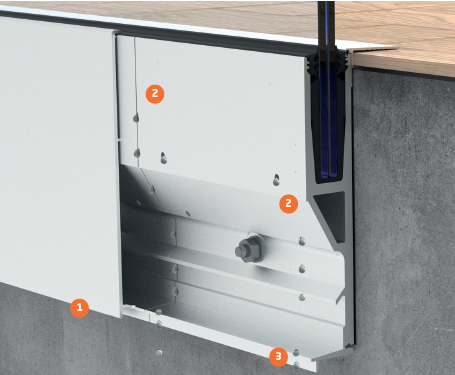

1. Das äußere Abdeckprofil für die Vorsatzmontage wird am Bodenprofil eingehängt und auf der Unterseite mit M4-Gewindestiften fixiert. Es übernimmt die vollflächige Verblendung des Systems und bildet zugleich die konstruktive Basis für die Entwässerung im Außenbereich.
2. Innerhalb des Bodenprofils anfallendes Wasser tritt an den Stoßkanten der Profile aus und wird nach unten geführt. Bei Außenanwendungen sind pro laufendem Meter Bodenprofil vier Entwässerungsbohrungen mit einem Durchmesser von 8 mm vorzusehen. Die Positionierung der Bohrungen erfolgt zwischen den Glasauflagern.
Das herablaufende Wasser wird innerhalb des Abdeckprofils aufgenommen und durch dessen konstruktive Ausbildung von der Fassade weggeführt. Zur Optimierung der Wasserführung wird empfohlen, die Stöße der Bodenprofile versetzt zu den Stößen der Abdeckprofile anzuordnen.
3. Die Ableitung des Wassers aus dem Abdeckprofil kann wahlweise über gefräste Langlöcher mit den Abmessungen 4 × 25 mm erfolgen, die projektbezogen positioniert werden. Alternativ sind bauseitige Bohrungen mit einem Durchmesser von 8 mm möglich. Zur erleichterten Ausrichtung ist auf der Unterseite des Abdeckprofils vor der hinteren Tropfkante eine vorgefertigte Körnungsnut vorgesehen.
Entwässerungslösung für Bodenprofile 1.1 - SET 3

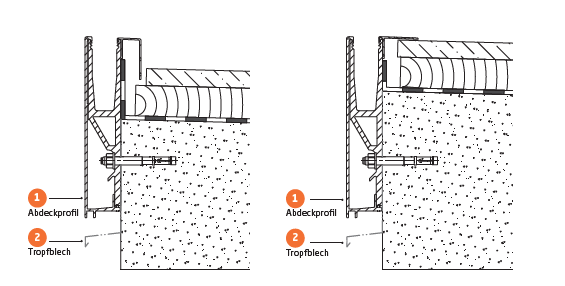

1. Um zu vermeiden, dass Regenwasser bei Wind gegen die Fassade gedrückt wird, wird ein Abstand von mindestens 40 mm zwischen der Sichtseite des Abdeckprofils und angrenzenden Fassadenflächen wie WDVS oder Putz empfohlen. Der Abstand unterstützt die freie Tropfkante und reduziert den Wasserkontakt mit der Gebäudehülle.
2. Abhängig von den baulichen Gegebenheiten kann ein zusätzlicher Schutz der Fassade erforderlich sein. In solchen Fällen ist der Einsatz eines ergänzenden Tropfblechs sinnvoll, das den Wasserabfluss weiter von der Fassadenoberfläche wegführt. Ein mögliches Ausführungsbeispiel ist in der Schnittdarstellung schematisch dargestellt.
Die dargestellten Maßnahmen sind Bestandteil einer systemischen Entwässerungsbetrachtung und müssen an die jeweilige Einbausituation angepasst werden. Maßgeblich sind dabei Untergrund, Fassadenaufbau und die konstruktive Einbindung des Ganzglasgeländers.
Die schematische Darstellung zeigt typische Schichtaufbauten, die bei der Planung von Ganzglasgeländern im Außenbereich berücksichtigt werden müssen. Dazu zählen unter anderem Abdichtungen, Dämmstoffe, Estrich- oder Gefälleaufbauten sowie unterschiedliche Fassaden- und Bodenbeläge.
Die Entwässerung des Systems Bodenprofil 1.1 ist so ausgelegt, dass sie unabhängig von der konkreten Materialkombination funktioniert, sofern die grundlegenden konstruktiven Voraussetzungen eingehalten werden. Entscheidend ist die korrekte Einbindung in den bauseitigen Aufbau.

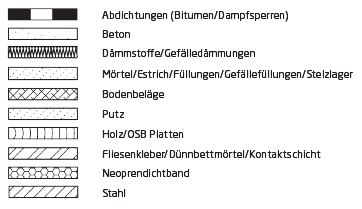

Die Legende dient der Orientierung und ersetzt keine projektbezogene Detailplanung. Sie unterstützt das Verständnis für die Systemlogik und die Schnittstellen zwischen Ganzglasgeländer, Abdichtungsebene und angrenzenden Bauteilen.
Weiterführende Informationen zum System Bodenprofil 1.1
Die dargestellten Entwässerungsdetails beziehen sich auf Außenanwendungen des Ganzglassystems Bodenprofil 1.1. Ergänzende Informationen zur Systemeinordnung, zu den einzelnen Ausführungen sowie zu Montage und Planung sind auf den folgenden Seiten zusammengefasst:
Übersicht System Bodenprofil 1.1
Bodenprofil 1.1 – SET 1 (aufgesetzte Ausführung)
Bodenprofil 1.1 – SET 2 (vorgesetzte Ausführung)
Bodenprofil 1.1 – SET 3 (vorgesetzte Ausführung mit Entwässerung)
