Bodenprofilsystem 2.0

Unser Ganzglasgeländer können ganz einfach mit Hilfe unseres Konfigurators geplant und bestellt werden. Hier geht es zum Konfigurator.

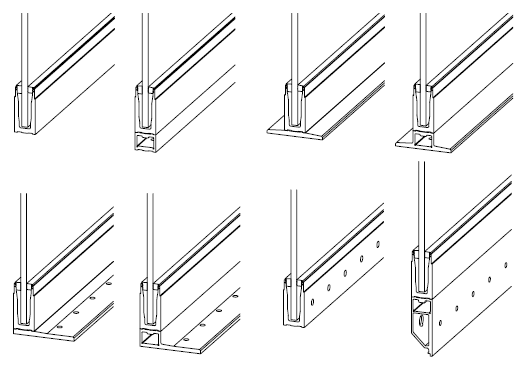

Skizze der Profile für Ganzglasgeländer 2.0
  • Kompatibel mit RV System (raumhohe Verglasung)
  • Einseitige Montage
  • Max. Holmlast bis 2kN
  • Glasaufbau von 2 x 8 mm bis 2 x 12 mm
  • Baukastensystem mit Unterbauprofilen
  • Große Systemhöhen ohne Stahlunterkonstruktion möglich (bis 300 mm)
  • Diverse Abdeckprofile (Bodenanschlussprofile, etc.)
  • Entwässerungslösungen mit patentierten Abdeckungen
  • Zuschnittservice

Bodenprofilsystem 2.0 light

Skizze der Profile für Ganzglasgeländer 2.0 light
  • Kompatibel mit RV System (raumhohe Verglasung)
  • Einseitige Montage
  • Max. Holmlast bis 1kN
  • Glasaufbau von 2 x 8 mm bis 2 x 12 mm
  • Baukastensystem mit Unterbauprofile
  • Große Systemhöhen ohne Stahlunterkonstruktionen möglich (bis ca. 345 mm)
  • Entwässerungslösungen mit patentierten Abdeckungen
  • Diverse Abdeckprofile (Bodenanschlussprofile, etc.)
  • Zuschnittservice

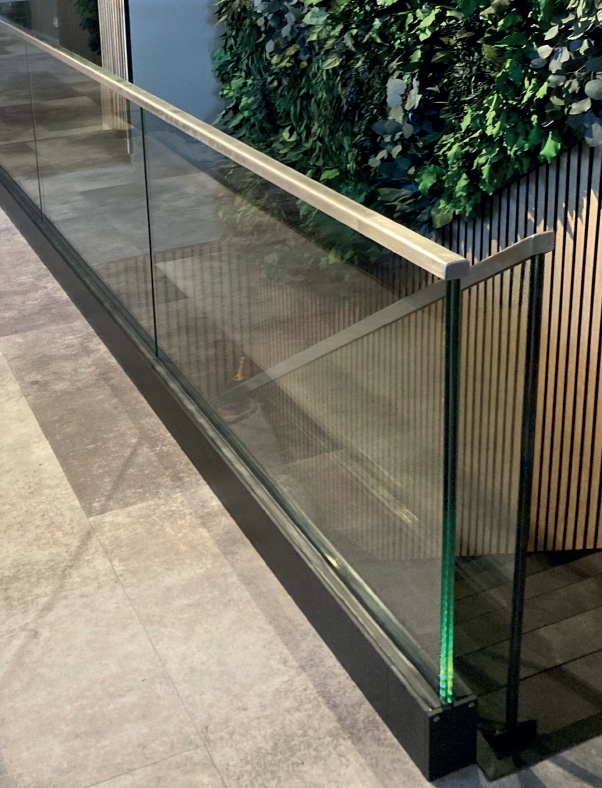

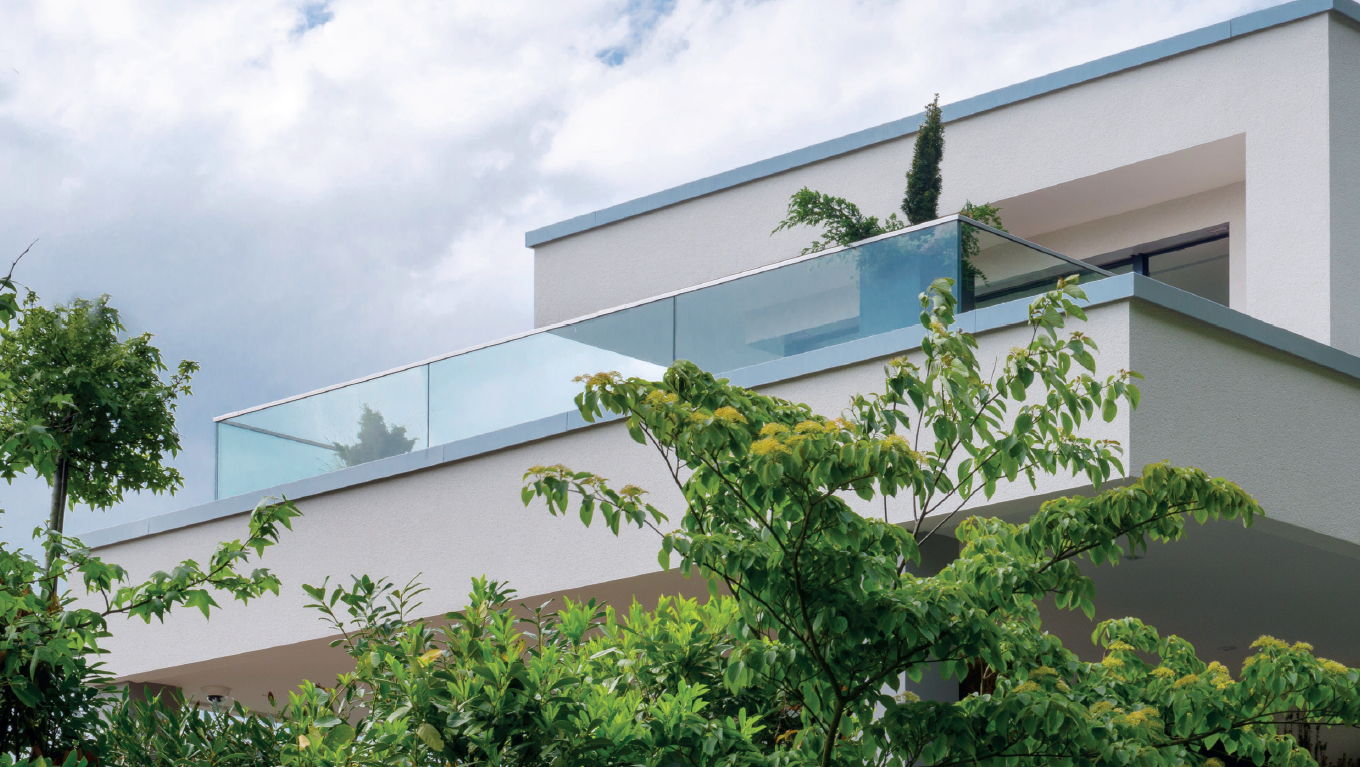

Ganzglasgeländer 2.0 mit Klarglas montiert als Absturzsicherung auf einer Villa

Wenn es um flexible Bauanschlüsse geht, sind 2.0 light und 2.0 die optimalen Systeme


Das Baukastenprinizip der Serie 2.0 ermöglicht eine enorme flexible Anpassung an bauliche Gegebenheiten. Verschiedene Unter- konstruktionsprofile für die auf- und vorgesetzte Montage stehen zur Verfügung.


Für vorrangig private Bereiche mit Anforderungen an die Absturzsicherung wurde das 2.0 light konstruiert. Es besticht durch seine leichte Handhabung aufgrund des reduzierten Gewichts.


Für öffentliche Bereiche sowie Bereiche mit großen Menschenansammlungen wählen Sie das System 2.0 speziell für den Abtrag erhöhter Holmlasten bis zu 2,0 kN. Es gewährleistet absolute Sicherheit bei hoher Variabilität.


Für sämtliche Einbausituationen stehen flexible zu kombinierende Abdeckprofile sowie passende Endkappen zur Verfügung. Boden-, Unterkonstruktions-, Abdeckprofile und Endkappen sind in den Oberflächen pressblank, eloxiert E6/EV1 und E1/C31 Edelstahloptik sowie pulverbeschichtet nach RAL/DB in Ihrer Wunschfarbe erhältlich.

Die unterschiedlich dimensionierten Bodenprofile erlauben, wie bei 1.1 auch, Brüstungshöhen von bis zu 1.100 mm.

Der Anschluss an den Baukörper erfolgt auch hier durch direkte Verdübelung oder Verschraubung direkt am Beton oder mit Hilfe einer Schraubenbefestigung auf bauseitig tragfähigen Unterkonstruktionen gemäß Systemstatik.


Durch seine gestalterischen Möglichkeiten und die präzise Funktionalität sind die Systeme eine ausgezeichnete Lösung für Architektur mit hohen Anforderungen an die Absturzsicherheit und Windlast.


Glas ist ein nicht wegzudenkender Bestandteil moderner Architektur. Aufgrund der Lichtdurchlässigkeit lassen sich Elemente mit Glas in nahezu jede Umgebung einbringen und schaffen ein Gefühl von Weite und Freiheit. Darüber hinaus ist Glas ein langlebiges und wartungsarmes  Material mit vielfältigen Einsatzmöglichkeiten.


Wir liefern Ihnen das Komplettpaket System 2.0 oder 2.0 light gerne auch mit Glas termingerecht, passend zu Ihrem Baufortschritt.



Die verschiedenen Oberflächen:

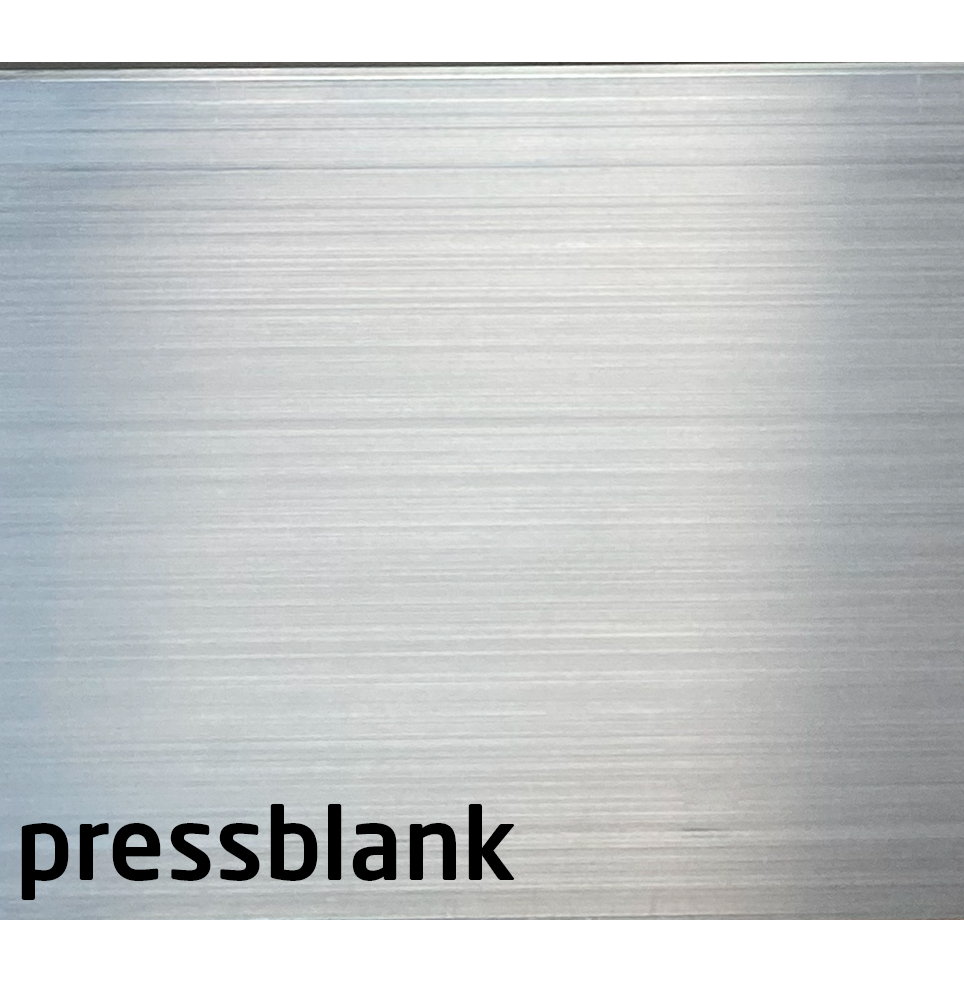

Oberfläche roh / pressblank für Bodenprofil 1.1

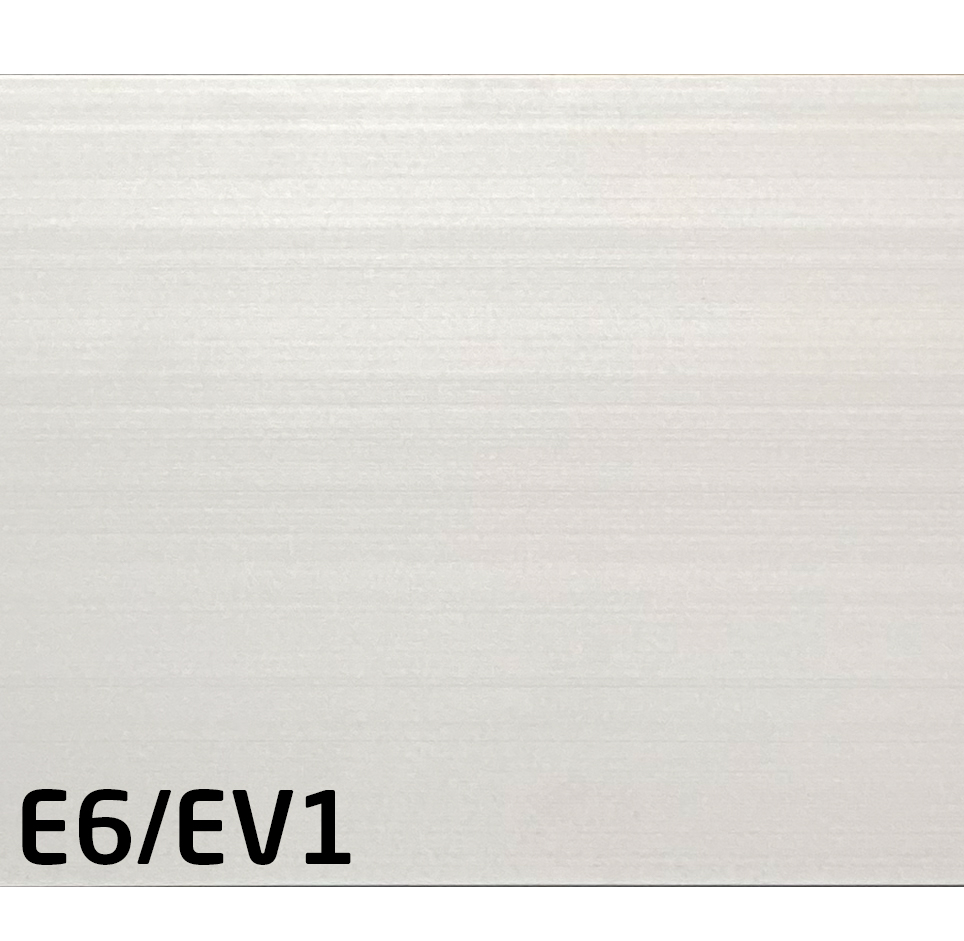

Oberfläche E6/EV1 für Bodenprofil 1.1
Oberfläche E1/C31 für Bodenprofil 1.1



Übersicht SETS 2.0 und 2.0 light

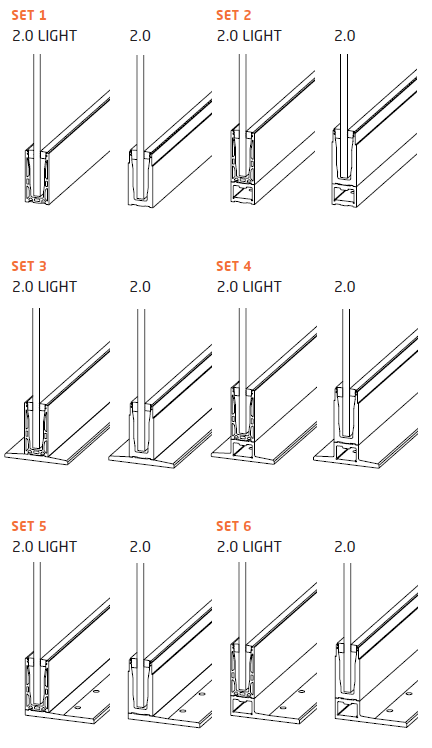

Übersicht der Profile 2.0 und 2.0 light Set 1 und Set 2

Aufgesetzte Bodenprofile


  • SET 1 - aufgesetzt - für private und öffentliche Bereiche mit/ohne Windlasten gemäß Systemstatik

  • SET 2 - aufgesetzt hoch -  für private und öffentliche Bereiche mit/ohne Windlasten gemäß Systemstatik

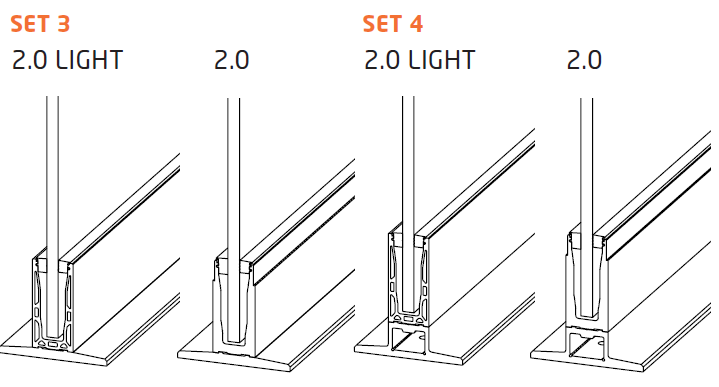

Übersicht der Profile 2.0 und 2.0 light Set 3 und Set 4

Aufgesetzte Bodenprofile


  • SET 3 - aufgesetzt T-Form - für private und öffentliche Bereiche mit/ohne Windlasten gemäß Systemstatik

  • SET 4 - aufgesetzt T-Form hoch - für private und öffentliche Bereiche mit/ohne Windlasten gemäß Systemstatik

Übersicht der Profile 2.0 und 2.0 light Set 5 und Set 6

Aufgesetzte Bodenprofile


  • SET 5 - aufgesetzt F-Form - für private und öffentliche Bereiche mit/ohne Windlasten gemäß Systemstatik

  • SET 6 - aufgesetzt F-Form hoch für private und öffentliche Bereiche mit/ohne Windlasten gemäß Systemstatik

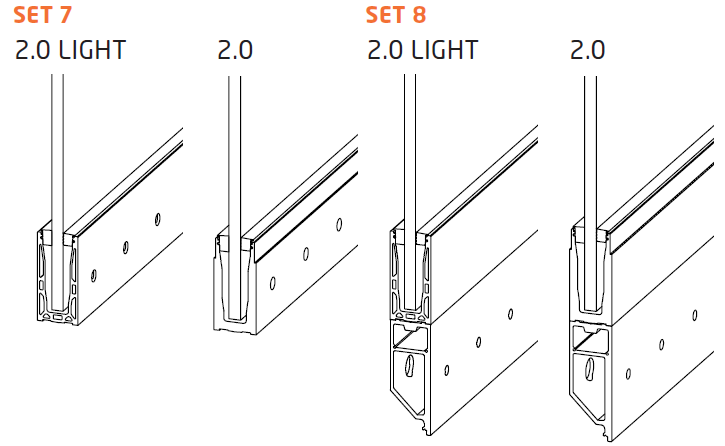

Übersicht der Profile 2.0 und 2.0 light Set 7 und Set 8

Vorgesetzte Bodenprofile


  • SET 7 - vorgesetzt - für private und öffentliche Bereiche mit/ohne Windlasten gemäß Systemstatik

  • SET 8 - vorgesetzt hoch - für private und öffentliche Bereiche mit/ohne Windlasten gemäß Systemstatik



   Anwendung im Außenbereich - Entwässerung

                              Glasgeländerprofile sind nicht vollständig wasserdicht. Generell empfehlen wir im Außenbereich eine vorgesetzte Montage.

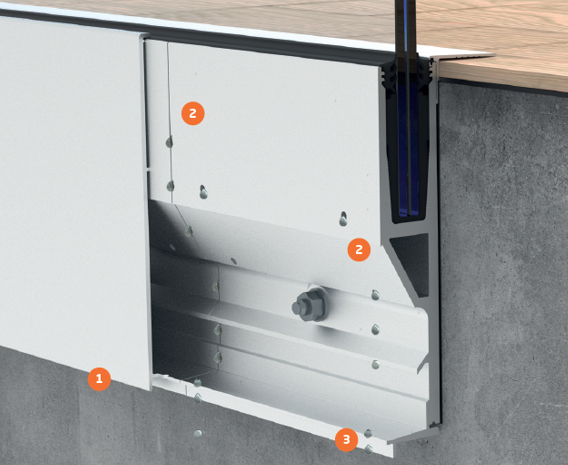

Entwässerung der Bodenprofile
1) Das äußere Abdeckprofil für die Vorsatzmontage wird am Bodenprofil eingehangen und auf der Unterseite mit M4-Gewindestiften fixiert. Es bietet eine vollflächige Verblendung des Systems und ist in verschiedenen Oberflächenqualitäten erhältlich. Durch speziell geformte Tropfkanten am unteren Profilabschluss wird auf die Glas- und Außenfläche treffendes Regenwasser zuverlässig mit Abstand von der Fassade abgeleitet.

 2) Innerhalb des Bodenprofils tritt an den Stoßkanten der Profile aus und wird nach unten geführt. Bei Außenanwendungen sind zwingend pro laufenden Meter Bodenprofil vier Entwässerungsbohrungen (Ø 8 mm) zu setzen. Die Positionierung der Entwässerungsbohrungen hat zwischen den Glasauflagern zu erfolgen. Das herablaufende Wasser wird innerhalb des Abdeckprofils aufgefangen und durch dessen spezielle Konstruktion von der Fassade weggeleitet. Es wird empfohlen, die Stöße von Bodenprofilen versetzt zuden Stößen der Abdeckprofile zu positionieren.

 3) Das Ableiten des Wassers aus dem Abdeckprofil erfolgt auf Wunsch über gefräste Langlöcher 4 x 25 mm, die individuell und gemäß bauseitiger Erfordernisse positionierbar sind. Alternativ kann dies über vor Ort eingebrachte Bohrungen Ø 8 mm erfolgen; zur vereinfachten Positionierung befindet sich auf der Unterseite des Abdeckprofils vor der hinteren Tropfkante eine vorgefertigte Körnungsnut.




SET 1 - Bodenprofil 2.0 light aufgesetzt, ALUMINIUM

Privater Bereich mit Windlasten und öffentlicher Bereich ohne Windlasten gemäß Systemstatik inkl. Klemmtechnik passend zur gewählten Glasstärke


  • mit abP
  • mit Statik
  • Ballwurfsicherheit

Maximal zulässige Dübelabstände sind entsprechend den statischen Erfordernissen der Bemessungstabelle in der Systemstatik sowie dem abP zu Entnehmen.

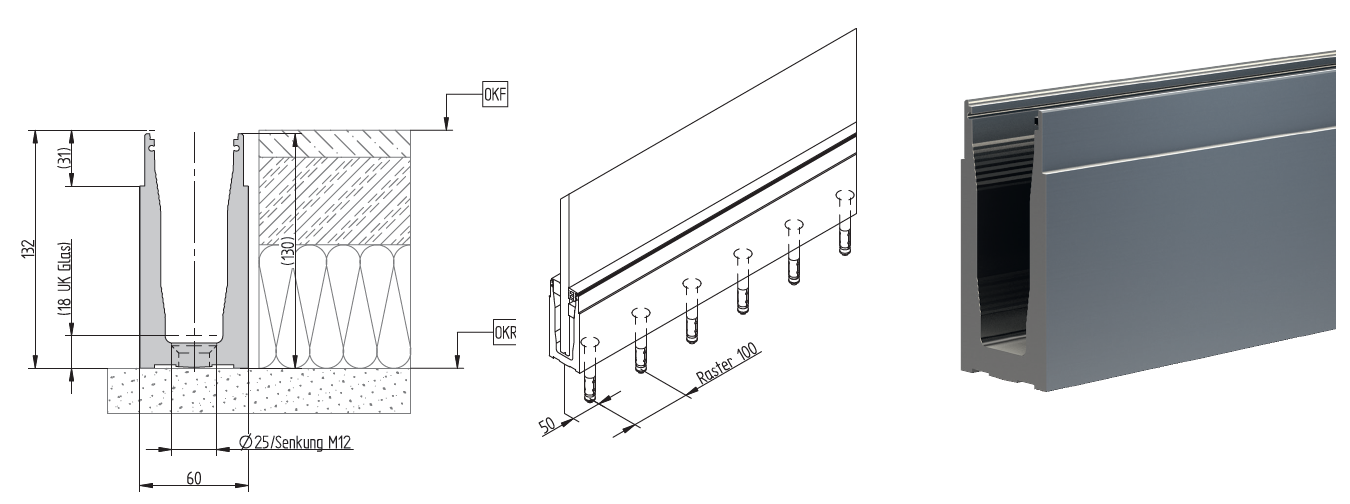

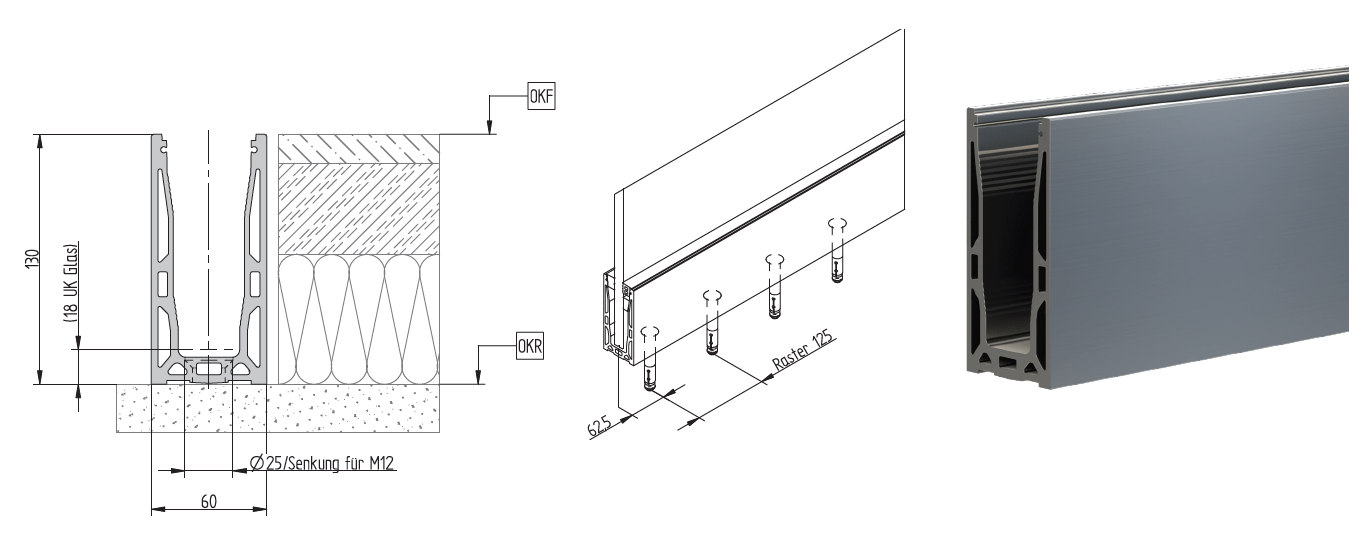

Skizze zum Bodenprofil 2.0 light Set1

SET 1 - Bodenprofil 2.0 aufgesetzt, ALUMINIUM

Privater Bereich und öffentlicher Bereich mit Windlasten gemäß Systemstatik inkl. Klemmtechnik passend zur gewählten Glasstärke


  • mit abP
  • mit Statik
  • Ballwurfsicherheit

Maximal zulässige Dübelabstände sind entsprechend den statischen Erfordernissen der Bemessungstabelle in der Systemstatik sowie dem abP zu Entnehmen.

! Ausführung in gepulverter Oberfläche durch Abdeckprofile realisierbar - siehe nachfolgende Seiten !
Skizze zum Bodenprofil 2.0 Set1

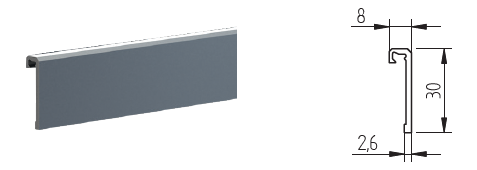

Abdeckprofil für Bodenprofil 2.0 in 30 mm

Abdeckprofil 30 mm


Oberfläche
2.0 light
    2.0
pressblank      -     ✔
E6/EV1      -     ✔
Edelstahleffekt       -     ✔
pulverbeschichtet nach RAL/DB      -     ✔
Abdeckprofil für Bodenprofil 2.0 in 131 mm

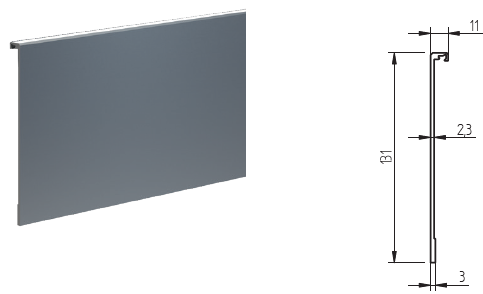

Abdeckprofil 131 mm


Oberfläche
2.0 light
       2.0
pressblank
      -
     ✔
E6/EV1
      -
     ✔
Edelstahleffekt
      -
     ✔
pulverbeschichtet nach RAL/DB
      -
     ✔


Endkappe für Bodenprofil 2.0 light und 2.0 mit Skizze 131 mm

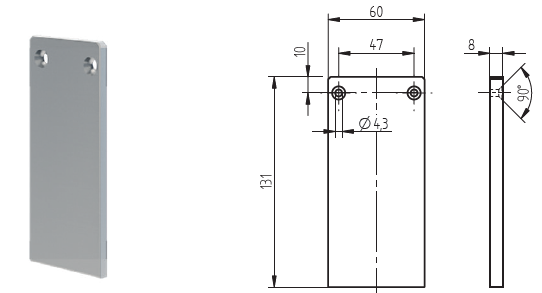

Endkappe 60 x 131

geeignet für: 2.0 light und 2.0

Endkappe für Bodenprofil 2.0 light und 2.0 mit Skizze 130 mm mit einen Abdeckprofil

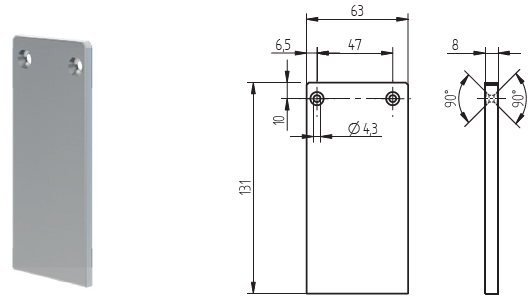

Endkappe 63 x 131 mm

geeignet für: 2.0 mit einem Abdeckprofil

Endkappe für Bodenprofil 2.0 light und 2.0 mit Skizze 131 mm mit zwei Abdeckprofile

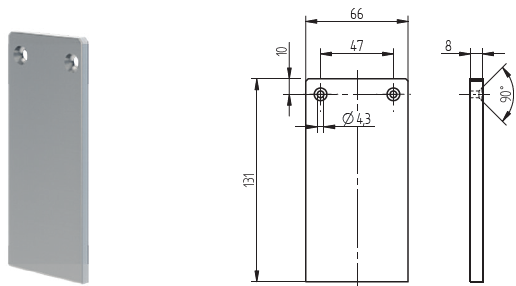

Endkappe 66 x 131 mm

geeignet für: 2.0 mit zwei Abdeckprofilen

SET 2 - Bodenprofil 2.0 light aufgesetzt, hoch, ALUMINIUM

Privater Bereich mit Windlasten und öffentlicher Bereich ohne Windlasten gemäß Systemstatik inkl. Klemmtechnik passend zur gewählten Glasstärke


  • mit abP
  • mit Statik
  • Ballwurfsicherheit

Maximal zulässige Dübelabstände sind entsprechend den statischen Erfordernissen der Bemessungstabelle in der Systemstatik sowie dem abP zu Entnehmen.

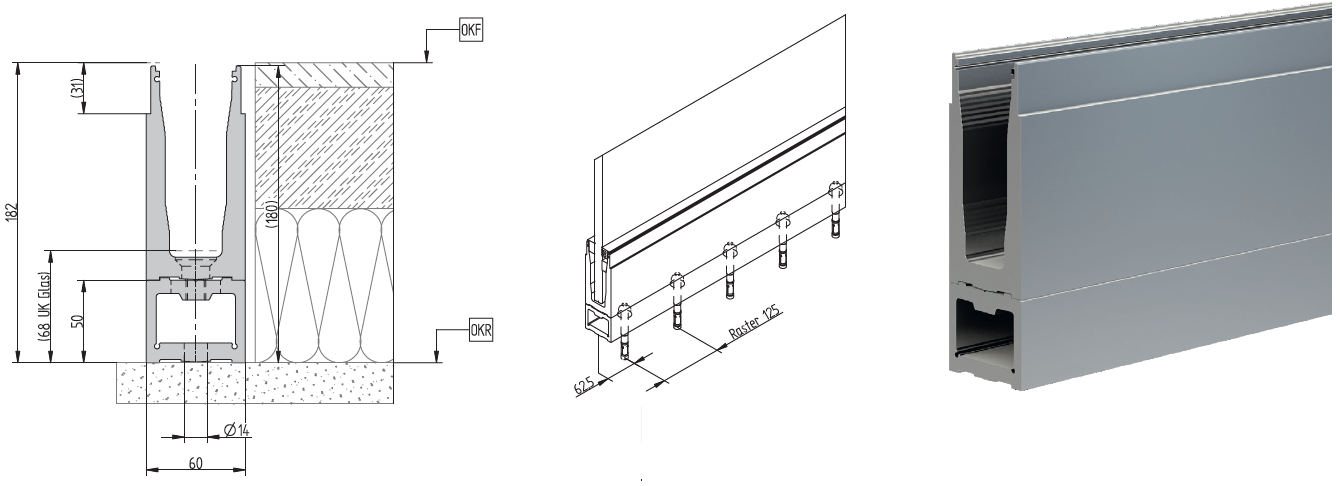

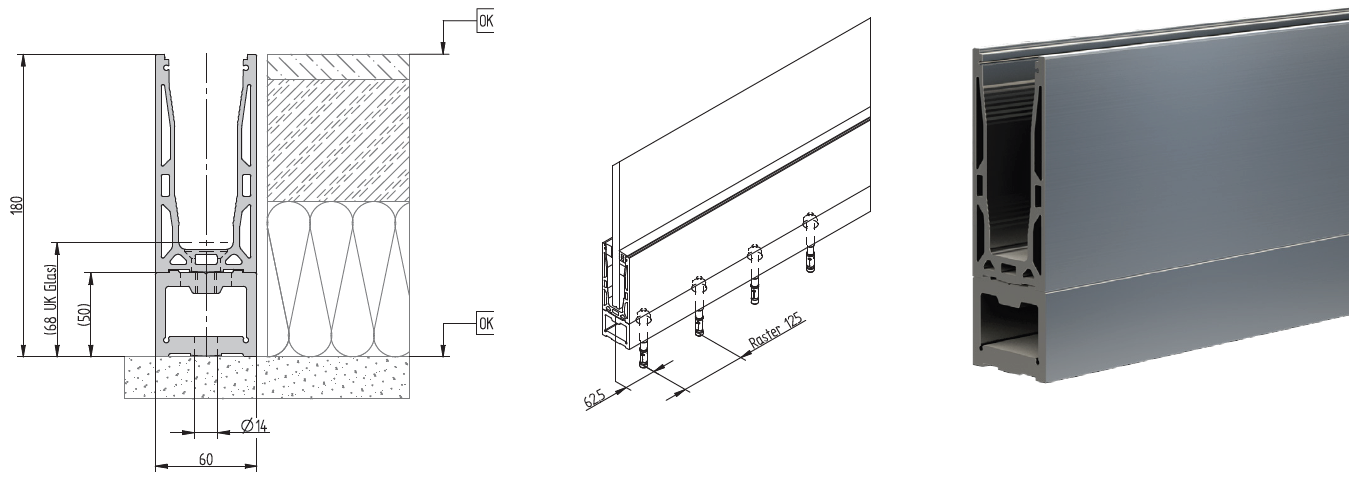

Skizze zum Bodenprofil 2.0 light Set2

SET 2 - Bodenprofil 2.0 aufgesetzt, hoch, ALUMINIUM

Privater und öffentlicher Bereich mit Windlasten gemäß Systemstatik inkl. Klemmtechnik passend zur gewählten Glasstärke


  • mit abP
  • mit Statik
  • Ballwurfsicherheit

Maximal zulässige Dübelabstände sind entsprechend den statischen Erfordernissen der Bemessungstabelle in der Systemstatik sowie dem abP zu Entnehmen.

! Ausführung in gepulverter Oberfläche durch Abdeckprofile realisierbar - siehe nachfolgende Seiten !
Skizze zum Bodenprofil 2.0 Set2
Abdeckprofil für Bodenprofil 2.0 in 30 mm

Abdeckprofil 30 mm


Oberfläche
2.0 light
  2.0
pressblank      -   ✔
E6/EV1      -   ✔
Edelstahleffekt      -   ✔
pulverbeschichtet nach RAL/DB      -   ✔
Abdeckprofil für Bodenprofil 2.0 in 181 mm

Abdeckprofil 181 mm


Oberfläche
2.0 light
  2.0
pressblank      -    ✔
E6/EV1      -    ✔
Edelstahleffekt      -    ✔
pulverbeschichtet nach RAL/DB      -    ✔
Endkappe für Bodenprofil 2.0 light und 2.0 mit Skizze 181 mm

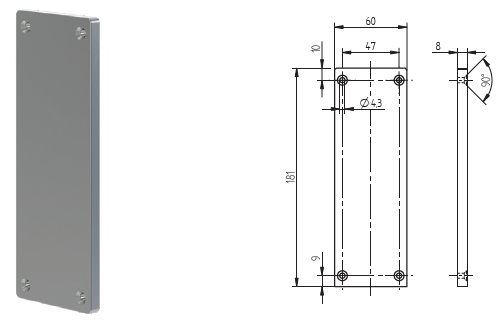

Endkappe 60 x 181 mm

geeignet für 2.0 light und 2.0

Endkappe für Bodenprofil 2.0 light und 2.0 mit Skizze 181 mm mit einen Abdeckprofil

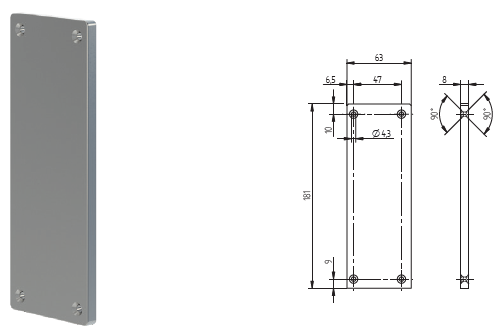

Endkappe 63 x 181 mm

geeignet für 2.0 mit einem Abdeckprofil

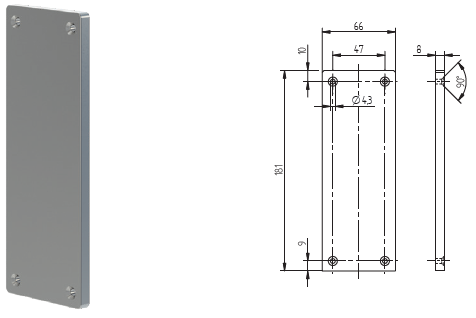

Endkappe für Bodenprofil 2.0 light und 2.0 mit Skizze 181 mm mit zwei Abdeckprofile

Endkappe 66 x 181 mm

geeignet für 2.0 mit zwei Abdeckprofilen

Unterbauprofil zu den Bodenprofilen für einen Höhenausgleich

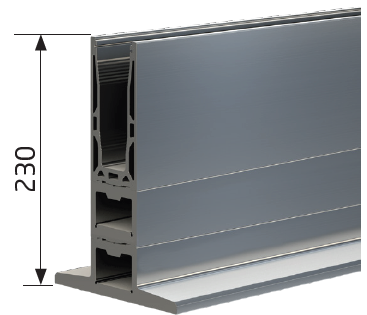

Optionale Erhöhung mit Unterbauprofil

  • zusätzliche Erhöhung um 50 mm für Fußbodenaufbauten
  • in Systemstatik 2.0 light enthalten
  • Senkkopfschrauben zur Befestigung des Bodenprofils am Unterkonstruktionsprofil sind im Lieferumfang enthalten

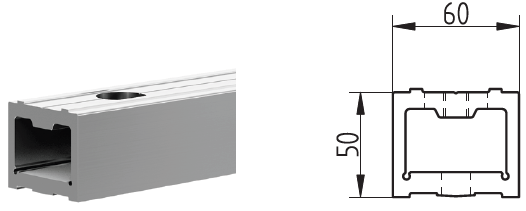

Unterbauprofil und optionale Erhöhung des Bodenprofils

SET 3 - Bodenprofil 2.0 light aufgesetzt, T-Form, ALUMINIUM

Privater Bereich mit Windlasten und öffentlicher Bereich ohne Windlasten gemäß Systemstatik inkl. Klemmtechnik passend zur gewählten Glasstärke


  • mit abP
  • mit Statik
  • Ballwurfsicherheit

Maximal zulässige Dübelabstände sind entsprechend den statischen Erfordernissen der Bemessungstabelle in der Systemstatik sowie dem abP zu Entnehmen.

Skizze zum Bodenprofil 2.0 light Set3

SET 3 - Bodenprofil 2.0 aufgesetzt, T-Form, ALUMINIUM

Privater und öffentlicher Bereich mit Windlasten gemäß Systemstatik inkl. Klemmtechnik passend zur gewählten Glasstärke


  • mit abP
  • mit Statik
  • Ballwurfsicherheit

Maximal zulässige Dübelabstände sind entsprechend den statischen Erfordernissen der Bemessungstabelle in der Systemstatik sowie dem abP zu Entnehmen.

! Ausführung in gepulverter Oberfläche durch Abdeckprofile realisierbar - siehe nachfolgende Seiten !
Skizze zum Bodenprofil 2.0 Set3
Abdeckprofil für Bodenprofil 2.0 in 30 mm

Abdeckprofil 30 mm


Oberfläche
2.0 light
    2.0
pressblank      -✔
E6/EV1      -
✔
Edelstahleffekt      -
✔
pulverbeschichtet nach RAL/DB      -
✔
Abdeckprofil für Bodenprofil 2.0 in 131 mm

Abdeckprofil 131 mm


Oberfläche
2.0 light
    2.0
pressblank      -
  ✔
E6/EV1      -
  ✔
Edelstahleffekt      -
  ✔
pulverbeschichtet nach RAL/DB      -
  ✔
Endkappe für Bodenprofil 2.0 light und 2.0 mit Skizze 131 mm

Endkappe 60 x 131

 geeignet für: 2.0 light und 2.0

Endkappe für Bodenprofil 2.0 light und 2.0 mit Skizze 130 mm mit einen Abdeckprofil

Endkappe 63 x 131

 geeignet für: 2.0 mit einem Abdeckprofil

Endkappe für Bodenprofil 2.0 light und 2.0 mit Skizze 131 mm mit zwei Abdeckprofile

Endkappe 66 x 131

geeignet für: 2.0 mit zwei Abdeckprofilen

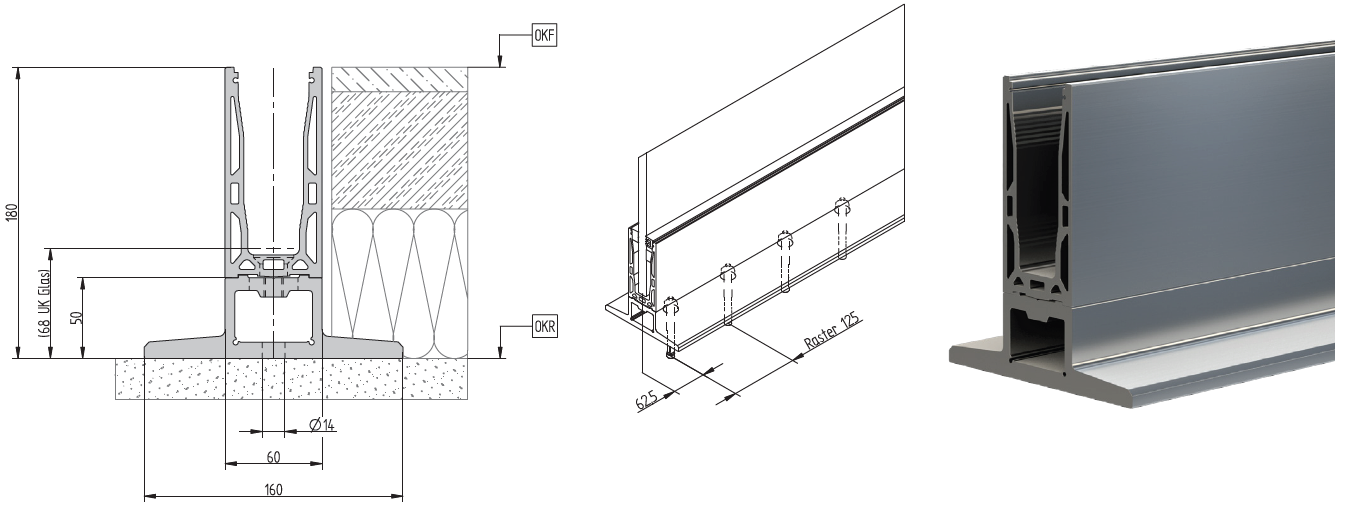

SET 4 - Bodenprofil 2.0 light aufgesetzt, T-Form, hoch, ALUMINIUM

Privater Bereich mit Windlasten und öffentlicher Bereich ohne Windlasten gemäß Systemstatik inkl. Klemmtechnik passend zur gewählten Glasstärke


  • mit abP
  • mit Statik
  • Ballwurfsicherheit

Maximal zulässige Dübelabstände sind entsprechend den statischen Erfordernissen der Bemessungstabelle in der Systemstatik sowie dem abP zu Entnehmen.

Skizze zum Bodenprofil 2.0 light Set4

SET 4 - Bodenprofil 2.0 aufgesetzt, T-Form, hoch, ALUMINIUM

Privater und öffentlicher Bereich mit Windlasten gemäß Systemstatik inkl. Klemmtechnik passend zur gewählten Glasstärke


  • mit abP
  • mit Statik
  • Ballwurfsicherheit

Maximal zulässige Dübelabstände sind entsprechend den statischen Erfordernissen der Bemessungstabelle in der Systemstatik sowie dem abP zu Entnehmen.

! Ausführung in gepulverter Oberfläche durch Abdeckprofile realisierbar - siehe nachfolgende Seiten !

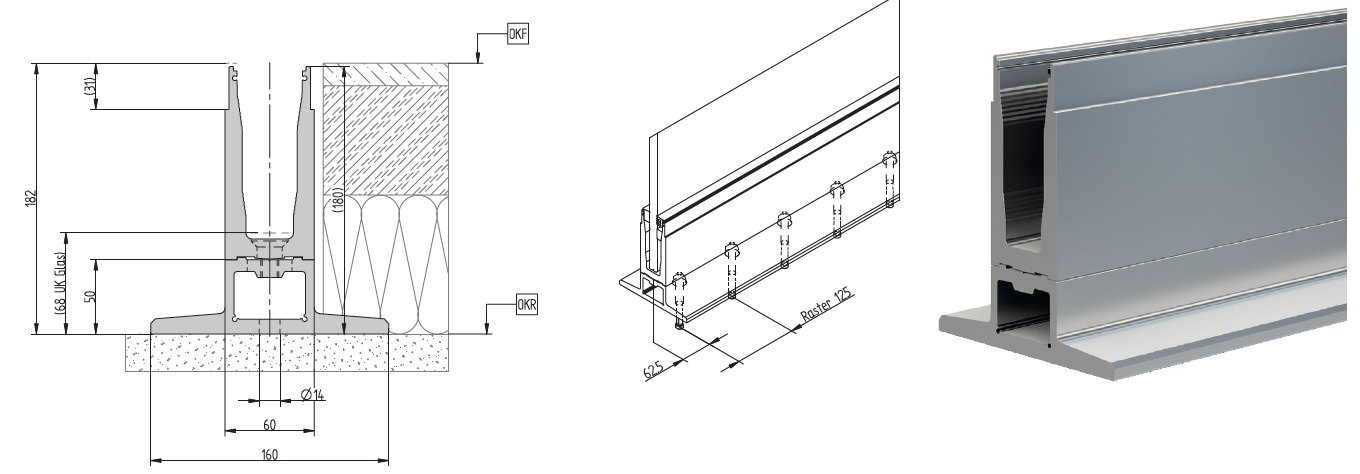

Skizze zum Bodenprofil 2.0 Set4
Abdeckprofil für Bodenprofil 2.0 in 30 mm

Abdeckprofil 30 mm


Oberfläche
2.0 light
   2.0
pressblank      -    ✔
E6/EV1       -    ✔
Edelstahleffekt       -    ✔
pulverbeschichtet nach RAL/DB      -    ✔
Abdeckprofil für Bodenprofil 2.0 in 181 mm

Abdeckprofil 181 mm


Oberfläche
2.0 light
   2.0
pressblank      -    ✔
E6/EV1      -    ✔
Edelstahleffekt      -    ✔
pulverbeschichtet nach RAL/DB      -    ✔
Endkappe für Bodenprofil 2.0 light und 2.0 mit Skizze 181 mm

Endkappe 60 x 181 mm

geeignet für 2.0 light und 2.0

Endkappe für Bodenprofil 2.0 light und 2.0 mit Skizze 181 mm mit einen Abdeckprofil

Endkappe 63 x 181 mm

geeignet für 2.0 mit einem Abdeckprofil

Endkappe für Bodenprofil 2.0 light und 2.0 mit Skizze 181 mm mit zwei Abdeckprofile

Endkappe 66 x 181 mm

 geeignet für 2.0 mit zwei Abdeckprofilen

Unterbauprofil zu den Bodenprofilen für einen Höhenausgleich

Optionale Erhöhung mit Unterbauprofil


  • zusätzliche Erhöhung um 50 mm für Fußbodenaufbauten
  • in Systemstatik 2.0 light enthalten
  • Senkkopfschrauben zur Befestigung des Bodenprofils am Unterkonstruktionsprofil sind im Lieferumfang enthalten!

Unterbauprofil und optionale Erhöhung des Bodenprofils

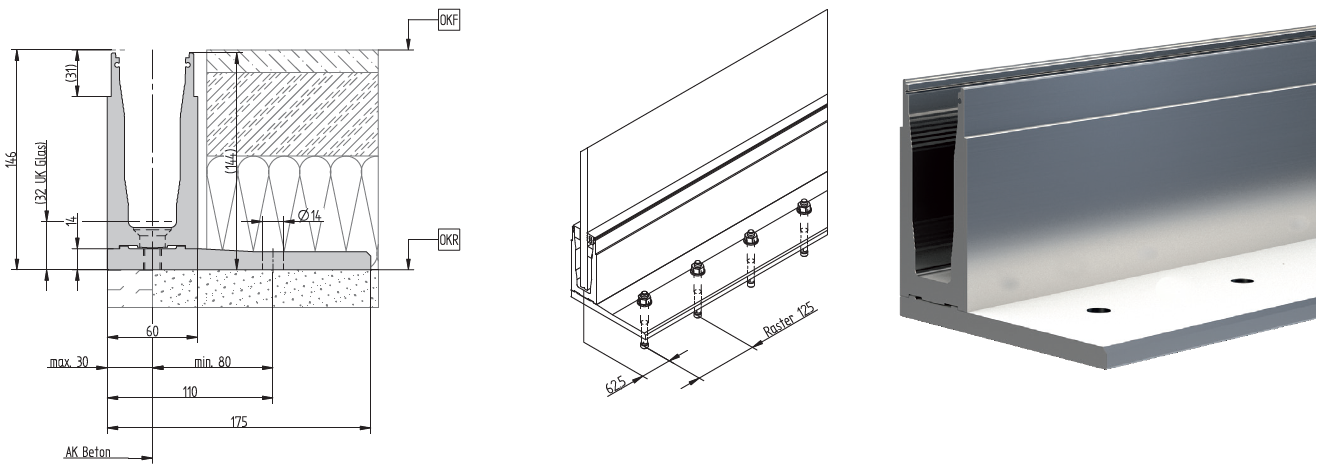

SET 5 - Bodenprofil 2.0 light aufgesetzt, F-Form, ALUMINIUM

Privater Bereich mit Windlasten und öffentlicher Bereich ohne Windlasten gemäß Systemstatik inkl. Klemmtechnik passend zur gewählten Glasstärke


  • mit abP
  • mit Statik
  • Ballwurfsicherheit

Maximal zulässige Dübelabstände sind entsprechend den statischen Erfordernissen der Bemessungstabelle in der Systemstatik sowie dem abP zu Entnehmen.

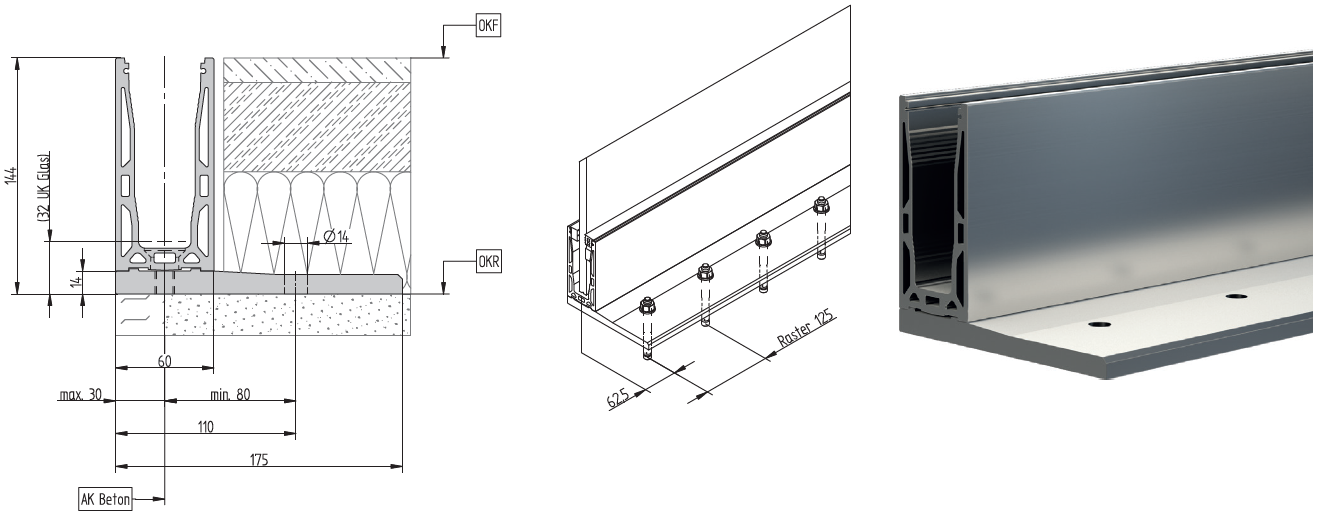

Skizze zum Bodenprofil 2.0 light Set5

SET 5 - Bodenprofil 2.0 aufgesetzt, F-Form, ALUMINIUM

Privater und öffentlicher Bereich mit Windlasten gemäß Systemstatik inkl. Klemmtechnik passend zur gewählten Glasstärke


  • mit abP
  • mit Statik
  • Ballwurfsicherheit

Maximal zulässige Dübelabstände sind entsprechend den statischen Erfordernissen der Bemessungstabelle in der Systemstatik sowie dem abP zu Entnehmen.

! Ausführung in gepulverter Oberfläche durch Abdeckprofile realisierbar - siehe nachfolgende Seiten !
Skizze zum Bodenprofil 2.0 Set5
Abdeckprofil für Bodenprofil 2.0 in 30 mm

Abdeckprofil 30 mm


Oberfläche
2.0 light
    2.0
pressblank      -    ✔
E6/EV1      -    ✔
Edelstahleffekt      -    ✔
pulverbeschichtet nach RAL/DB      -    ✔
Abdeckprofil für Bodenprofil 2.0 in 145 mm

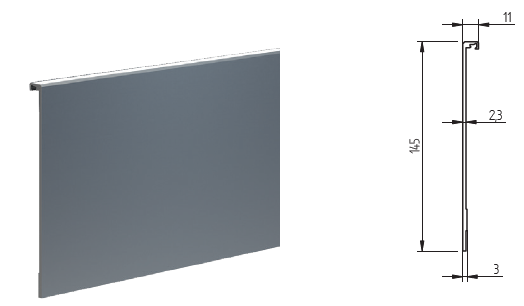

Abdeckprofil 145 mm


Oberfläche
2.0 light
    2.0
pressblank      -    ✔
E6/EV1      -    ✔
Edelstahleffekt      -    ✔
pulverbeschichtet nach RAL/DB      -    ✔
Endkappe für Bodenprofil 2.0 light und 2.0 mit Skizze 131 mm

Endkappe 60 x 131

geeignet für: 2.0 light und 2.0

Endkappe für Bodenprofil 2.0 light und 2.0 mit Skizze 130 mm mit einen Abdeckprofil

Endkappe 63 x 131

geeignet für: 2.0 mit einem Abdeckprofil

Endkappe für Bodenprofil 2.0 light und 2.0 mit Skizze 131 mm mit zwei Abdeckprofile

Endkappe 66 x 131

geeignet für: 2.0 mit zwei Abdeckprofil

SET 6 - Bodenprofil 2.0 light aufgesetzt, F-Form, hoch, ALUMINIUM

Privater Bereich mit Windlasten und öffentlicher Bereich ohne Windlasten gemäß Systemstatik inkl. Klemmtechnik passend zur gewählten Glasstärke


  • mit abP
  • mit Statik
  • Ballwurfsicherheit

Maximal zulässige Dübelabstände sind entsprechend den statischen Erfordernissen der Bemessungstabelle in der Systemstatik sowie dem abP zu Entnehmen.

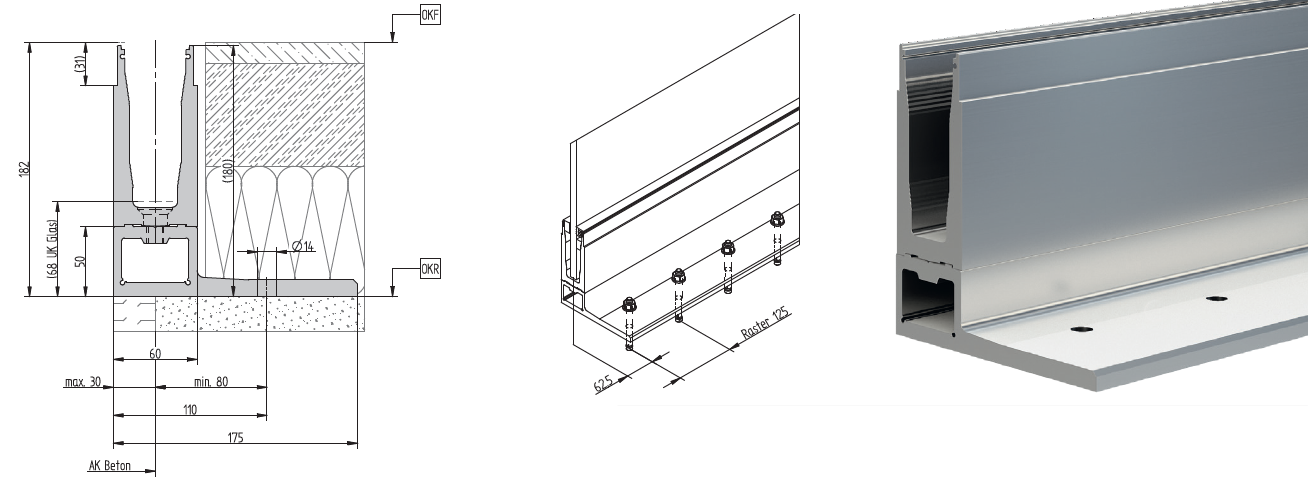

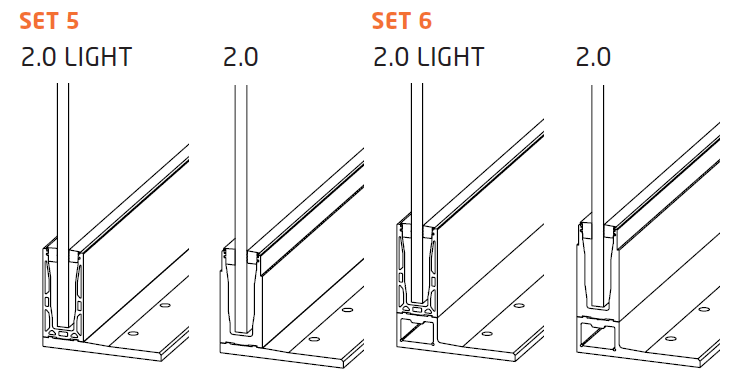

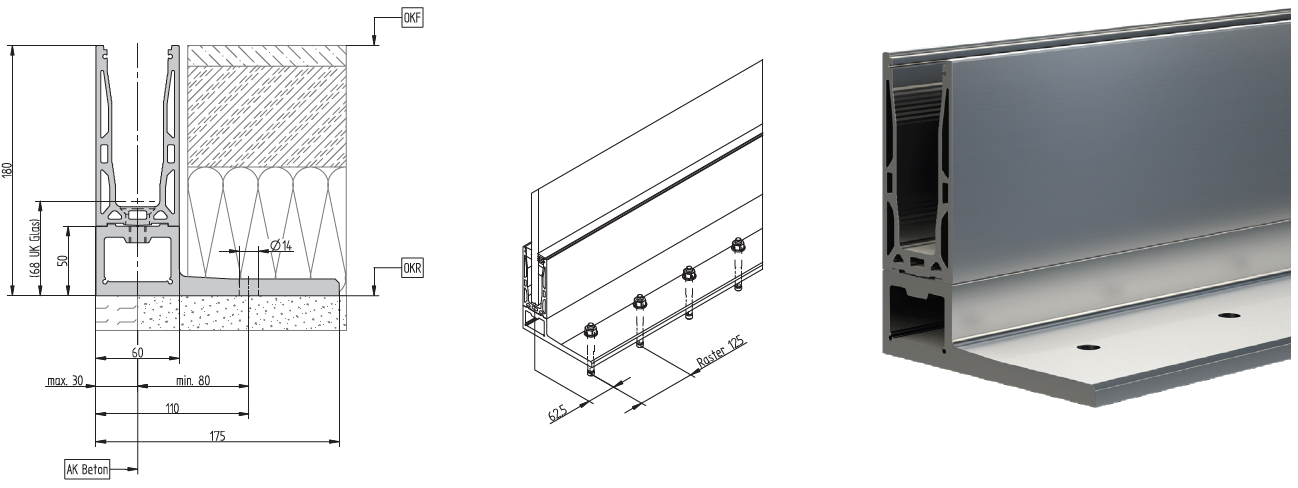

Skizze zum Bodenprofil 2.0 light Set6

SET 6 - Bodenprofil 2.0 aufgesetzt, F-Form, hoch, ALUMINIUM

Privater und öffentlicher Bereich mit Windlasten gemäß Systemstatik inkl. Klemmtechnik passend zur gewählten Glasstärke


  • mit abP
  • mit Statik
  • Ballwurfsicherheit

Maximal zulässige Dübelabstände sind entsprechend den statischen Erfordernissen der Bemessungstabelle in der Systemstatik sowie dem abP zu Entnehmen.

! Ausführung in gepulverter Oberfläche durch Abdeckprofile realisierbar - siehe nachfolgende Seiten !
Skizze zum Bodenprofil 2.0 Set6
Abdeckprofil für Bodenprofil 2.0 in 30 mm

Abdeckprofil 30 mm


Oberflächen
2.0 light
   2.0
pressblank      -    ✔
E6/EV1      -    ✔
Edelstahleffekt      -    ✔
pulverbeschichtet nach RAL/DB      -    ✔
Abdeckprofil für Bodenprofil 2.0 in 181 mm

Abdeckprofil 181 mm


Oberflächen
2.0 light
   2.0
pressblank      -    ✔
E6/EV1      -    ✔
Edelstahleffekt      -    ✔
pulverbeschichtet nach RAL/DB      -    ✔
Endkappe für Bodenprofil 2.0 light und 2.0 mit Skizze 181 mm

Endkappe 60 x 181 mm

 geeignet für 2.0 light und 2.0

Endkappe für Bodenprofil 2.0 light und 2.0 mit Skizze 181 mm mit einen Abdeckprofil

Endkappe 63 x 181 mm

 geeignet für 2.0 mit einem Abdeckprofil

Endkappe für Bodenprofil 2.0 light und 2.0 mit Skizze 181 mm mit zwei Abdeckprofile

Endkappe 66 x 181 mm

 geeignet für 2.0 mit zwei Abdeckprofilen

Unterbauprofil zu den Bodenprofilen für einen Höhenausgleich

Optionale Erhöhung mit Unterbauprofil

  • zusätzliche Erhöhung um 50 mm für Fußbodenaufbauten
  • in Systemstatik 2.0 light enthalten
  • Senkkopfschrauben zur Befestigung des Bodenprofils am Unterkonstruktionsprofil sind im Lieferumfang enthalten!
Unterbauprofil und optionale Erhöhung des Bodenprofils

SET 7 - Bodenprofil 2.0 light vorgesetzt, ALUMINIUM

Privater Bereich mit Windlasten und öffentlicher Bereich ohne Windlasten gemäß Systemstatik inkl. Klemmtechnik passend zur gewählten Glasstärke


  • mit abP
  • mit Statik
  • Ballwurfsicherheit

Maximal zulässige Dübelabstände sind entsprechend den statischen Erfordernissen der Bemessungstabelle in der Systemstatik sowie dem abP zu Entnehmen.

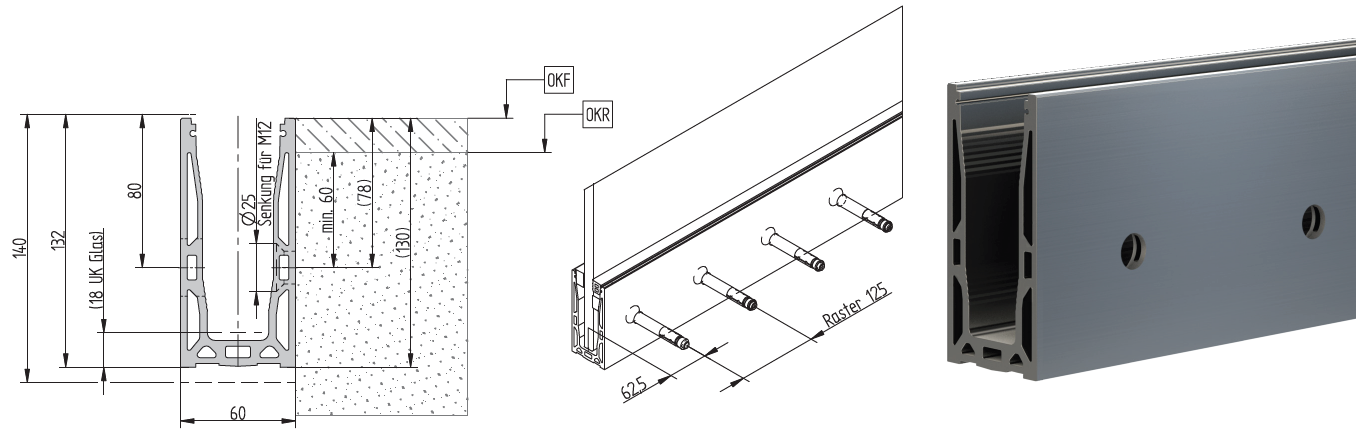

Skizze zum Bodenprofil 2.0 light Set7

SET 7 - Bodenprofil 2.0 vorgesetzt, ALUMINIUM

Privater und öffentlicher Bereich mit Windlasten gemäß Systemstatik inkl. Klemmtechnik passend zur gewählten Glasstärke


  • mit abP
  • mit Statik
  • Ballwurfsicherheit

Maximal zulässige Dübelabstände sind entsprechend den statischen Erfordernissen der Bemessungstabelle in der Systemstatik sowie dem abP zu Entnehmen.

! Ausführung in gepulverter Oberfläche durch Abdeckprofile realisierbar - siehe nachfolgende Seiten !

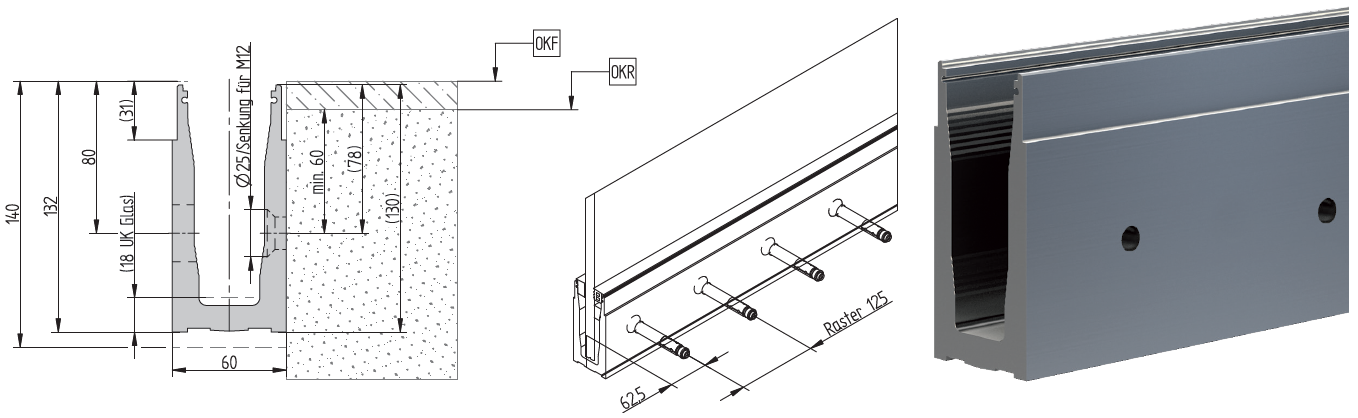

Skizze zum Bodenprofil 2.0 Set7
Abdeckprofil für Bodenprofil 2.0 in 30 mm

Abdeckprofil 30 mm


Oberfläche
2.0 light
   2.0
pressblank      -    ✔
E6/EV1      -    ✔
Edelstahleffekt      -    ✔
pulverbeschichtet nach RAL/DB      -    ✔
Abdeckprofil für Bodenprofil 2.0 und 2.0 light in 140 mm

Abdeckprofil 140 mm


Oberfläche
2.0 light
   2.0
pressblank      ✔     ✔
E6/EV1      ✔     ✔
Edelstahleffekt      ✔     ✔
pulverbeschichtet nach RAL/DB      ✔     ✔

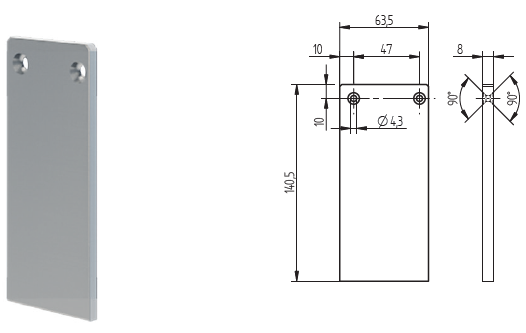

Endkappe für Bodenprofil 2.0 light und 2.0 mit Skizze 140,5 mm

Endkappe 63,5 x 140 mm


Oberfläche
2.0 light
    2.0
pressblank      ✔     ✔
E6/EV1      ✔     ✔
Edelstahleffekt      ✔     ✔
pulverbeschichtet nach RAL/DB      ✔     ✔

SET 8 - Bodenprofil 2.0 light vorgesetzt, hoch, ALUMINIUM

Privater Bereich mit Windlasten und öffentlicher Bereich ohne Windlasten gemäß Systemstatik inkl. Klemmtechnik passend zur gewählten Glasstärke


  • mit abP
  • mit Statik
  • Ballwurfsicherheit

Maximal zulässige Dübelabstände sind entsprechend den statischen Erfordernissen der Bemessungstabelle in der Systemstatik sowie dem abP zu Entnehmen.

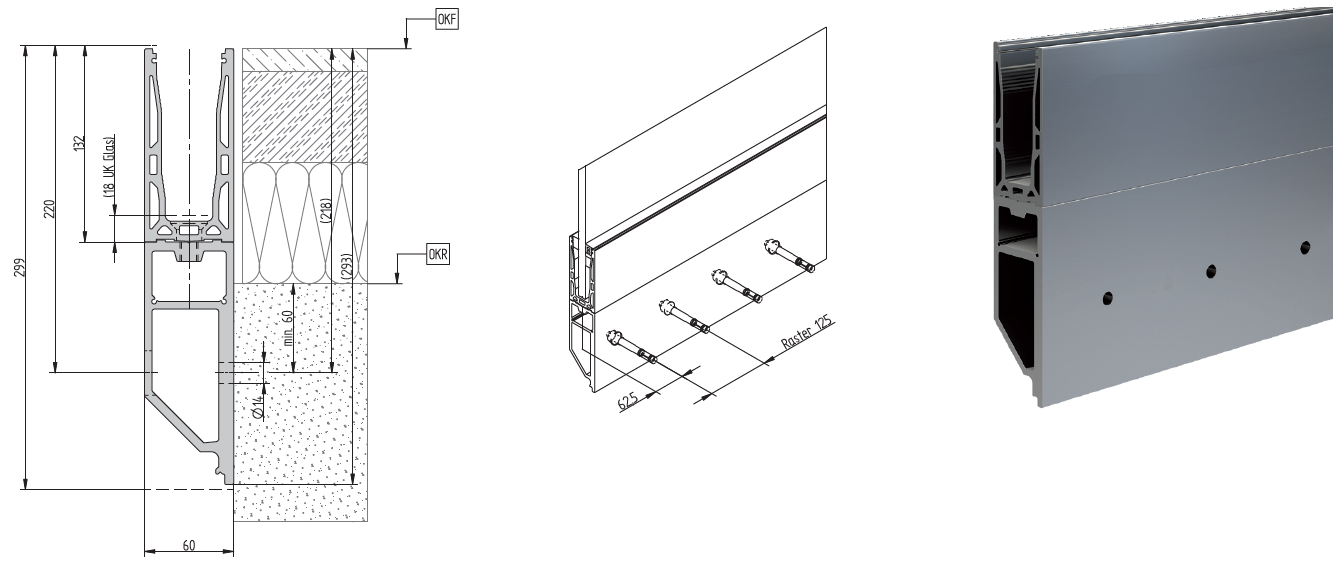

Skizze zum Bodenprofil 2.0 light Set8

SET 8 - Bodenprofil 2.0 vorgesetzt, hoch, ALUMINIUM

Privater und öffentlicher Bereich mit Windlasten gemäß Systemstatik inkl. Klemmtechnik passend zur gewählten Glasstärke


  • mit abP
  • mit Statik
  • Ballwurfsicherheit

Maximal zulässige Dübelabstände sind entsprechend den statischen Erfordernissen der Bemessungstabelle in der Systemstatik sowie dem abP zu Entnehmen.

! Ausführung in gepulverter Oberfläche durch Abdeckprofile realisierbar - siehe nachfolgende Seiten !

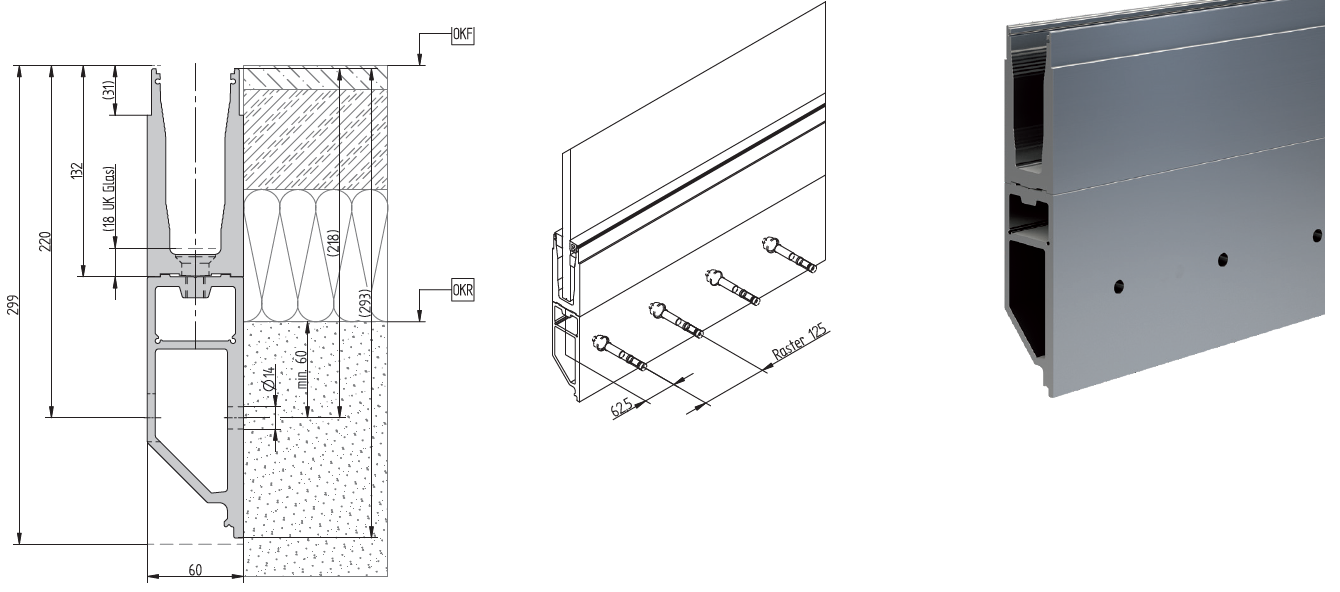

Skizze zum Bodenprofil 2.0 Set8
Abdeckprofil für Bodenprofil 2.0 in 30 mm

Abdeckprofil 30 mm


Oberfläche
2.0 light
    2.0
pressblank      -    ✔
E6/EV1
      -    ✔
Edelstahleffekt      -    ✔
pulverbeschichtet nach RAL/DB      -    ✔

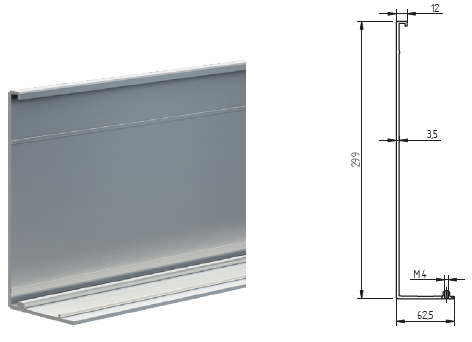

Abdeckprofil für Bodenprofil 2.0 und 2.0 light in 300 mm

Abdeckprofil 300 mm


Oberfläche
2.0 light
    2.0
pressblank      ✔     ✔
E6/EV1      ✔     ✔
Edelstahleffekt      ✔     ✔
pulverbeschichtet nach RAL/DB      ✔     ✔

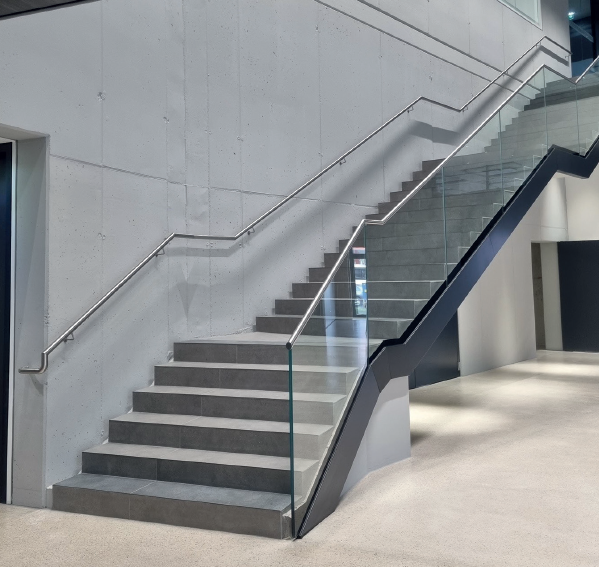

Ganzglasgeländer 2.0 mit Klarglas als Absturzsicherung für eine Treppe

Montageempfehlung 2.0 light / 2.0


Montagehinweis zu den Bodenprofilen

1. Montage Bodenprofile / Unterkonstruktionsprofile am Baukörper:

Bodenprofile / Unterkonstruktionsprofile mit Befestigungsmitteln gemäß Systemstatik am Baukörper oder Unterkonstruktion befestigen.

Untergrund muss eben sein und die Profile vollflächig aufliegen.


!! Bei Außenanwendungen sind Entwässerungsbohrungen zu setzen !!

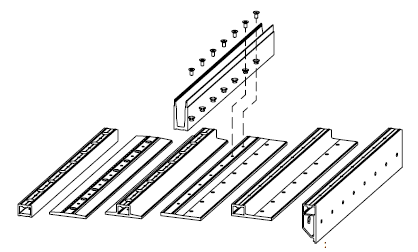

Montagehinweis zu den Bodenprofilen


2. Montage Bodenprofil mit Unterkonstruktionsprofil:

Bodenprofil mit Senkkopfschrauben M12 x 25 mm auf dem Unterkonstruktionsprofil je nach statischen Erfordernissen befestigen.

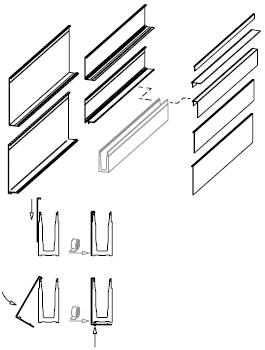

Montagehinweis zu den Bodenprofilen und der Abdeckkappen

3. Montage Abdeckprofile

Abdeckprofile für aufgesetzte Varianten senkrecht aufstecken und ggf. verklotzen und bei Bedarf mit doppelseitigen Klebeband am Bodenprofil sichern.

Abdeckprofile für die Außenseite vorgesetzter Varianten einhängen, mit mitgelieferten Gewindestiften M4 x 10 alle 250 mm fixieren oder bei Bedarf zusätzlich mit doppelseitigen Klebeband sichern.

Vorgesetzte Abdeckprofile zur Entwässerung können mit Langlöchern    4 x 25 mm oder mit Bohrungen Ø 8 mm gemäß bauseitiger Erfordernisse innerhalb der vorgesehenen Körnungsnut versehen werden.


!! Abdeckprofile sind zwingend vor der Montage der Abschlussdichtung einzuhängen !!

Montagehinweis zu den Bodenprofilen und der Gummis für die Glasscheiben

4. Montage Glas mit Klemmtechnik


  • Kunststoffauflager vier Stück pro Meter im Abstand von 250 mm einlegen.
  • Montageseite gemäß Beschriftung auf Auflager beachten, niedriger Schenkel zeigt zur Dichtung
  • Abschlussdichtung Außenseite in Bodenprofilnut einclipsen
Montagehinweis zu den Bodenprofilen und der Klemmbefestigung für die Glasscheiben
Montagehinweis zu den Bodenprofilen und der Klemmbefestigung 2

  • Glas einstellen, bei Bedarf Distanzstücke in Glaszwischenräume einsetzen
  • Zur einfachen Ausrichtung der Glasscheiben, Handlauf mit Dichtung aufsetzen
  • Kunststoffkeile vier Stück pro Meter im Abstand von 250 mm, auf Profilinnenseite mittig zwischen den Auflagern einlegen und anschließend verklotzen.
  • Montageseite gemäß Beschriftung auf Auflager beachten, gerippte Seite des Kunststoffkeils zeigt zum Profil
Montagehinweis zu den Bodenprofilen und der Klemmbefestigung 3
Montagehinweis zu den Bodenprofilen und der Klemmbefestigung 4


  • Keildichtung einlegen und verklotzen, gerippte Seite des Keils zeigt zum Profil
  • Abschlussdichtung Innenseite einsetzen.
Montagehinweis zu den Bodenprofilen und der Klemmbefestigung 5
Montagehinweis zu den Abdeckkappen der Bodenprofile 2.0 und 2.0 light


5. Montage Endkappen

Schraubkanäle im Bodenprofil mit Gewinde M4 versehen und Endkappen mit Senkkopfschrauben M4 befestigen.

Montagehinweis zum Handlauf der Bodenprofile 2.0 und 2.0 light


6. Montage Handlauf

Gummidichtung über die Glaskante stülpen.

Handlauf auf die Gummidichtung legen und fest hinunter drücken.


Ganzglasgeländer 2.0 im Innenraum als Absturzsicherung einer Treppe mit Klarglas und eckigen Handlauf

Planung und Bestellung unseres Ganzglasgeländers mit dem Bodenprofilen2.0 und 2.0 light geht mit unserem Konfigurators ganz einfach. Einfach hier klicken und loslegen.
