Montageempfehlung Ganzglasgeländer – System Bodenprofil 1.1
Diese Seite gibt eine Übersicht zur Montage im System Bodenprofil 1.1 und zur vorbereitenden Planung über den Konfigurator.
Montageübersicht im System Bodenprofil 1.1
Die Montage des Ganzglasgeländers folgt einer klaren Systemlogik. Die einzelnen Schritte bauen funktional aufeinander auf und orientieren sich an der vorgesehenen Konstruktion des Bodenprofils.

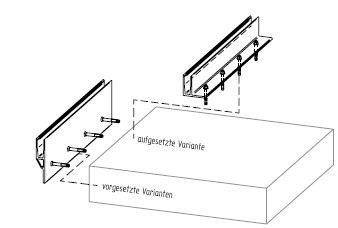

1. Montage der Bodenprofile am Baukörper
Die Bodenprofile werden mit Befestigungsmitteln gemäß Systemstatik am Baukörper oder an einer geeigneten Unterkonstruktion befestigt. Der Untergrund muss eben und tragfähig sein, sodass die Profile vollflächig aufliegen.
Bei Außenanwendungen sind Entwässerungsbohrungen entsprechend der vorgesehenen Ausführung zu berücksichtigen.

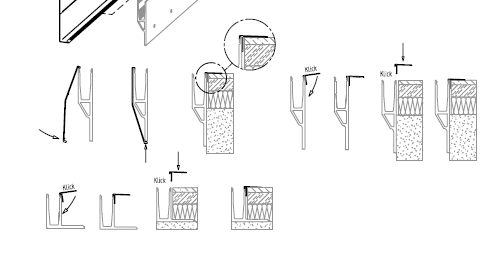

2. Montage der Abdeckprofile
Abdeckprofile für die Außenseite vorgesetzter Varianten werden eingehängt und mit den mitgelieferten Gewindestiften fixiert. Abdeckprofile auf der Balkon- bzw. Innenseite werden eingehängt.
Die Ausrichtung der Abdeckprofile erfolgt entsprechend der vorgesehenen Einbaulage.
3. Montage des Glases mit Klemmtechnik

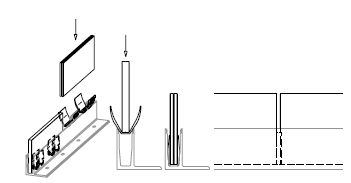

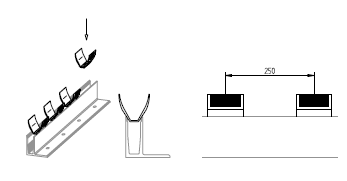

Die Glasaufnahme erfolgt über die systemseitig vorgesehene Klemmtechnik. U-Dichtungen werden entlang der Profilkante positioniert und das Glas in die vorgesehene Endposition eingesetzt.

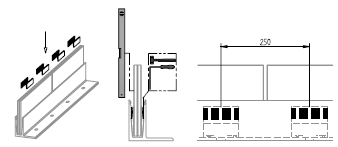

Anschließend werden Keildichtungen zwischen Bodenprofil und U-Dichtungen eingesetzt und das Glas ausgerichtet. Die Verklotzung erfolgt entsprechend der vorgesehenen Systemabfolge.
4. Montage der Endkappen
Die Endkappen schließen das Bodenprofil seitlich ab und werden entsprechend der vorgesehenen Ausführung montiert.

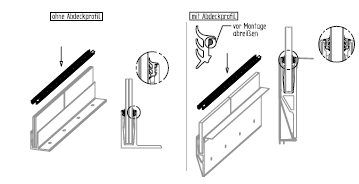

5. Montage des Handlaufs
Bei Ausführung mit Handlauf werden die Gummidichtungen auf die Glaskante aufgesetzt. Der Handlauf wird anschließend auf die Dichtung aufgelegt und in Position gebracht.
